مقاومت در برد گوشی همراه ( موبایل ) قسمت اول

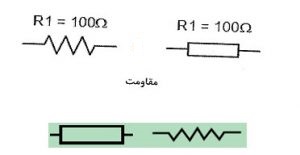

مقاومت Resistor که با حرف R آن را روی نقشه مدار ها می نویسند ، چنانچه در مسیر مداری قرار بگیرد باعث می شود تا جریان الکترون های کمتری از آن مسیر عبور کند و به اصطلاح در برابر جریان الکتریکی از خود مقاومت نشان می دهد ، مقاومت ها در گوشی موبایل کاربرد های گوناگونی دارند مانند کاهش ولتاژ ، تقسم ولتاژ و محافظت از مسیر ، این مقاومت ها در برد های SMD به سه دسته تقسیم می شوند :
- مقاومت های ثابت
- مقاومت های فیوزی
- مقاومت های متغیر
مقاومت های ثابت SMD
این مقاومت های بیشتری تعداد استفاده در بردهای موبایل را دارند ، اغلب به رنگ مشکی هستند در اندازه بسیار کوچک هستند ، البته مقاومت سبز و آبی هم خیلی به ندرت در بردهای موبایل یافت می شوند ، تفاومت آنها در مقدار تلرانس انها است رنگ مشکی در 5 صدم و مقاومت های سبز و یا آبی در 1 صدم هستند ، اندازه میزان مقاومت آنها ثابت است و لذا به دلیل کوچک بودن روی آنها مقدار نوشته نشده و حتما باید به نقشه آن برد مراجعه کرد
روش خواندن مقاومت های SMD
1- مقاومت های سه رقمی : در این مقاومت ها دو رقم اول و دوم را نوشته و رقم سوم را در 10 به تعداد توان 3 ضرب می کنیم مثلاً مقاومت به میزان 103 را در 10 ضرب در ده به توان سه ضرب می کنیم که می شود ده اهم در ضرب هزار = ده کیلو اهم ( هر 1000 اهم 1 کیلو اهم می باشد )
2- مقاومت های چهار رقمی : سه رقم اول را نوشته و به تعداد عدد چهارم جلوی آن صفر قرار می دهیم مثلاً مقاومت 2552 می شود 255 ضربدر ده به توان 2 که = 255 اهم ضربدر 100 می شود 25.5 کیلو اهم
3- مقاومت SMD به صورت رمزی : در این روش حرف اول ضریب مثلا M که می شود 10 به توان 6 و حرف دوم مشخص کننده مقدار تولرانس مقاومت است مثلاً حرف K که همان ده به توان سه
توجه : تلرانس از حروف M K J H G F D C B هستند که در آن مثلاً M = بیست درصد و B = یک دهم درصد است نکته مهم در اینجا اگر ما عددی به صورت 4M4 داشتیم یعنی 4.4 دهم مگااهم
توجه : از دو حرف و دو رقم داشتیم مثلاً 5R6K = 5.6 اهم +- ده درصد هم خطا دارد
تست مقاومت ثابت : به صورت تجربی نباید میزان ولتاژ 0 تا 5 هزاروم آمپر را بدهد در صورت های استاندارد مولتی متر را روی اهم قرار داده و تست می گیریم
